D71 118 016 PN16 filtr nerezový

POUŽITĺ

K zachycování mechanických nečistot v potrubí, které obsahuje přepravovaná pracovní tekutina. Zajišťuje správnou funkci armatur nebo přístrojů. Pracovní tekutinou mohou být neagresívní kapaliny, pára a plyny. Je určen pro pracovní tlaky a teploty:

Použití je omezeno druhem, teplotou a koncetrací provozní tekutiny.

TECHNICKÝ POPIS

Těleso filtru je odlitek. V šikmém hrdle je opatřeno sítkem (vyměnitelnou vložkou), které je v tělese hrdla upevněno uzavírací zátkou. Plocha otvorů v sítku je cca násobkem plochy příslušné jmenovité světlosti potrubí.

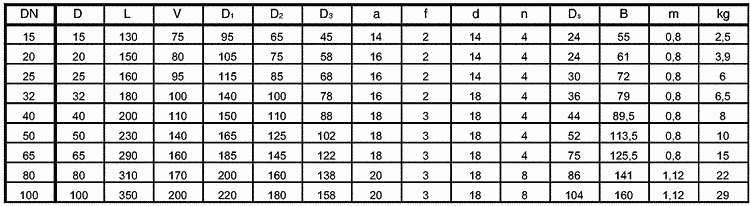

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY:

MATERIÁL

ZKOUŠENĺ

Filtr je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Filtr se montuje do libovolné polohy s podmínkou, že směr proudění média musí souhlasit se směrem šipky na tělese a hrdlo s víkem musí směřovat dolů.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
