M20 110 616 PN16 montážní vložka
POUŽITĺ
Pro usnadnění montáže a demontáže armatur v potrubí, vymezení délkových nepřesností při montáži potrubí. Je určena pro neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
Montážní vložka nesmí být používána k vymezení dilatací potrubí, k tomuto účelu slouží kompenzátor.
TECHNICKÝ POPIS
Těleso je odlitek, do kterého je zasunut posuvný kus. Utěsnění v tělese je provedeno ucpávkou. Měnitelnou stavební délku je možno nastavit rozpěrnými šrouby.

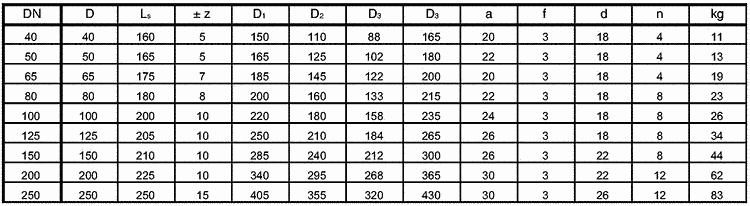

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
MATERIÁL
Těleso, posuvný kus a víko ucpávky | šedá litina |
ZKOUŠENĺ
Montážní vložka je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Montážní vložku je možno montovat do vodorovného i svislého potrubí. Při svislé poloze se doporučuje, aby posuvný kus byl nahoře.
OBJEDNÁVÁNĺ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Název | Hodnota |
---|---|
Norma | PN 16 |
Evidenční č. | 64-256 |
