K85 111 016 PN16 kohout kulový nerezový
POUŽITĺ
Jako uzavírací orgán pro agresivní kapaliny a páry, na zvláštní požadavek i pro plyny, pro dovolený tlakový spád a pracovní teplotu dle diagramu:
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
Dovolená velikost mechanických nečistot je do 30 µm, množství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci. Základní polohy jsou „OTEVŘENO-ZAVŘENO“.
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO“ a „ZAVŘENO“ jsou opatřeny dorazem. Uzavírání průtoku se provádí otáčením páky doprava o 90°.

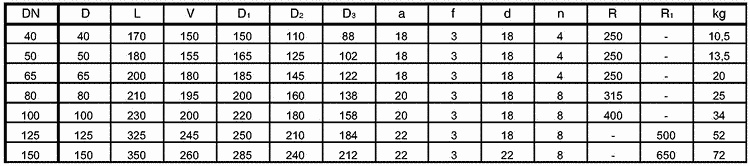

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
MATERIÁL
Těleso, koule, čep | korozivzdorná ocel |
Sedlo, ucpávka | teflon |
Těsnění v tělese | „O“ kroužek - pryž |
ZKOUŠENĺ
Kohout je zkoušen podle ČSN 13 3060, část 2 nebo podle DIN 3230.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNĺ
Kohout je možno ovládat jednoramennou nebo dvouramennou pákou.
OBJEDNÁVÁNĺ
Je třeba uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
Název | Hodnota |
---|---|
Norma | PN 16 |
Evidenční č. | 52-501 |
