CNU PN63 Odvaděč kondenzátu plovákový přírubový

POUŽITĺ

K odvádění vřelého kondenzátu z parního prostoru pomocí plovákového systému s termickou předregulací. Termická předregulace slouží pouze k automatickému odvzdušnění při náběhu. Po ohřátí pracuje pouze plovákový systém. Je určen pro pracovní tlaky a teploty:

Dodává se pro maximální přípustný diferenční tlak 50 bar s regulátorem R50.

TECHNICKÝ POPIS

V chladném stavu zajišťuje zabudovaná termická předregulace automatické odvzdušnění při spouštění. Po dosažení teploty média cca 90°C se ventilový systém odvaděče uzavře a jeho další otevírání je docíleno pouze plovákem. V páře se nacházející nekondenzovatelné plyny (vzduch, dusík apod.) se při proudění kondenzátu přes ventilový systém odsávají z prostoru horní části plovákové komory (krytu) prostřednictvím odvzdušňovací trubičky. V případě poklesu nátoku kondenzátu až na nulovou hodnotu plovák klesne a ventilový systém se uzavře. Ventilový výpustný orgán se v případě stoupnutí protitlaku nad hodnotu tlaku v plovákové komoře automaticky uzavře (plní funkci zpětného uzavíracího orgánu). Na zvláštní přání je možno dodat odvaděč kondenzátu se sítkem.

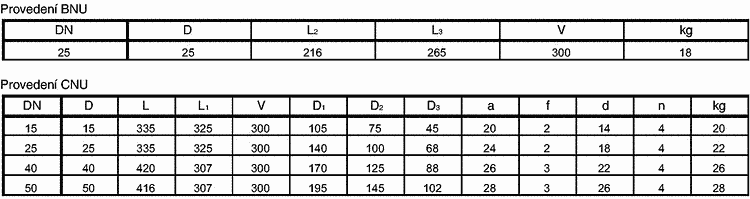

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

MATERIÁL

ZKOUŠENĺ

Odvaděč kondenzátu je zkoušen dle DIN 3230.

MONTÁŽ

Odvaděč kondenzátu je dodáván pro montáž do svislého potrubí. Pro montáž do vodorovného potrubí je nutno odvaděč upravit: demontáží krytu, uvolněním šroubu regulátoru, pootočením tělesa do žádané polohy, upevněním šroubu regulátoru, montáží krytu. Základní zásadou je přívod pracovní látky ve směru šipky na tělese. Odvzdušňovací trubička musí být v horní poloze, volná plováková koule v dolní poloze, vypouštěcí zátka je v dolní části krytu. Odvaděč musí být montován v nejhlubším místě systému.

OVLÁDÁNĺ

Odvaděč kondenzátu pracuje automaticky.

OBJEDNÁVÁNĺ

Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný provozní přetlak (bar) před odvaděčem v místě zabudování
- skutečný provozní přetlak (bar)
- protitlak za odvaděčem v místě zabudování
- vznikající množství kondenzátu, které odvaděč má odvést (kg.h-1)
- místo (provoz) zabudování

PRŮTOKOVÝ DIAGRAM

Křivka 1
Křivka udává maximální průtok vřelého kondenzátu s regulátorem R50.

Křivka 2
Křivka udává maximální průtok studené vody s regulátorem R50.
