C09 117 040 PN40 ventil zpětný nerezový
Je určen pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty.
POUŽITÍ
V základním provedení jako samočinný uzávěr zamezující zpětnému proudění pracovní látky v chemickém průmyslu Je určen pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventily lze použít pro pracovní tlaky a teploty:
| Teplota (°C) |
Tlak (MPa) |
| 250 | 4 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Ventil je víkový. Sedla tělesa a kuželky jsou ze základního materiálu. Kuželka je volně vedena na čepu ve víku, do sedla je dotlačována pružinou. Směr proudění pracovní látky je pod kuželku.

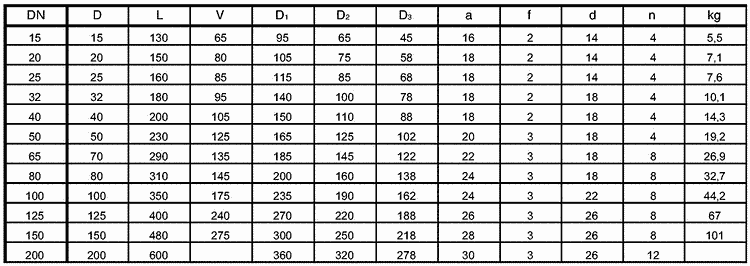

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | D1 | D2 | D3 | a | f | d | n | kg |
| 15 | 15 | 130 | 65 | 95 | 65 | 45 | 16 | 2 | 14 | 4 | 5,5 |
| 20 | 20 | 150 | 80 | 105 | 75 | 58 | 18 | 2 | 14 | 4 | 7,1 |
| 25 | 25 | 160 | 85 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 7,6 |
| 32 | 32 | 180 | 95 | 140 | 100 | 78 | 18 | 2 | 18 | 4 | 10,1 |
| 40 | 40 | 200 | 105 | 150 | 110 | 88 | 18 | 2 | 18 | 4 | 14,3 |
| 50 | 50 | 230 | 125 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 19,2 |
| 65 | 70 | 290 | 135 | 185 | 145 | 122 | 22 | 3 | 18 | 8 | 26,9 |
| 80 | 80 | 310 | 145 | 200 | 160 | 138 | 24 | 3 | 18 | 8 | 32,7 |
| 100 | 100 | 350 | 175 | 235 | 190 | 162 | 24 | 3 | 22 | 8 | 44,2 |
| 125 | 125 | 400 | 240 | 270 | 220 | 188 | 26 | 3 | 26 | 8 | 67 |
| 150 | 150 | 480 | 275 | 300 | 250 | 218 | 28 | 3 | 26 | 8 | 101 |
| 200 | 200 | 600 | 360 | 320 | 278 | 30 | 3 | 26 | 12 |
MATERIÁL
| Těleso, víko | korozivzdorná ocel |
| kuželka, pružina | korozivzdorná ocel |
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 40 |
| Evidenční č. | 14-506 |
