P57 217 540 PN40 ventil pojistný plnozdvižný
K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Je určen pro vodní páru a pro vzduch, na zvláštní požadavek i pro jiné neagresivní plyny.
POUŽITÍ
K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Je určen pro vodní páru a pro vzduch, na zvláštní požadavek i pro jiné neagresivní plyny, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 4 |
| 300 | 3,2 |
| 400 | 2,5 |
Rozsah nastavitelnosti otevíracích přetlaků je od 0,1 MPa do pmax dle tabulky.
TECHNICKÝ POPIS
Ventil je v otevřeném provedení s nadzvihovací pákou pro přezkoušení činnosti za provozu. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlačným hrotem. Sílu vyvozuje pružina. Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku, výstup je ve směru vodorovném.

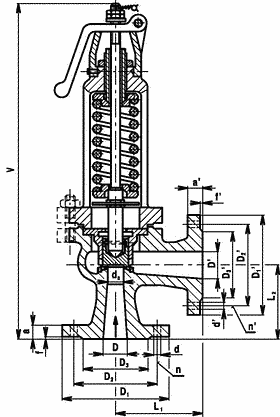

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | D' | d0 | L1 | L2 | V | D1 | D2 | D3 | a | f | d | n | D1' | D2' | D3' | a' | f' | d' | n' | pmax | kg |
| 25 | 25 | 40 | 20 | 100 | 105 | 405 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 150 | 110 | 88 | 18 | 3 | 18 | 4 | 4 | 17 |
| 40 | 40 | 65 | 32 | 120 | 130 | 560 | 150 | 110 | 88 | 18 | 3 | 18 | 4 | 185 | 145 | 122 | 18 | 3 | 18 | 4 | 4 | 25 |
| 50 | 50 | 80 | 40 | 125 | 145 | 585 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 200 | 160 | 133 | 20 | 3 | 18 | 8 | 4 | 32 |
| 65 | 65 | 100 | 50 | 145 | 150 | 705 | 185 | 145 | 122 | 22 | 3 | 18 | 8 | 220 | 180 | 158 | 20 | 3 | 18 | 8 | 3,75 | 47 |
| 80 | 80 | 125 | 63 | 170 | 180 | 810 | 200 | 160 | 133 | 24 | 3 | 18 | 8 | 250 | 210 | 184 | 22 | 3 | 18 | 8 | 3,8 | 67 |
| 100 | 100 | 150 | 80 | 210 | 200 | 950 | 235 | 190 | 158 | 24 | 3 | 22 | 8 | 285 | 240 | 212 | 22 | 3 | 22 | 8 | 4 | 97 |
| 125 | 125 | 200 | 100 | 250 | 230 | 1100 | 270 | 220 | 184 | 26 | 3 | 26 | 8 | 340 | 295 | 268 | 24 | 3 | 22 | 12 | 3,1 | 118 |
| 150 | 150 | 250 | 125 | 290 | 270 | 1200 | 300 | 250 | 212 | 28 | 3 | 26 | 8 | 405 | 355 | 320 | 26 | 3 | 26 | 12 | 1,8 | 180 |
pmax = maximální otevírací přetlak [MPa]
aw = zaručený výtokový součinitel aw= 0,714 pro plyny a páry
MATERIÁL
| Těleso, kryt | uhlíková ocel na odlitky |
| Poklop | šedá litina |
| Kuželka, vodící pouzdro | korozivzdorná ocel |
| Sedlo | korozivzdorná ocel (návar) |
| Pružina | speciální ocel |
ZKOUŠENÍ
Ventil je zkoušsen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí s kolmou podélnou osou.
OVLÁDÁNÍ
Samočinné, tlakem tlakem pracovní látky na kuželku.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou konstantu v J.kg-1.K-1)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
- otevírací přetlak (MPa)
- požadovaný výtok (kg.h-1)
| Název | Hodnota |
|---|---|
| Norma | PN 40 |
| Evidenční č. | 13-251 |
