V40 121 4100 PN100 ventil přivařovací s regulační kuželkou
Regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITÍ
V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Materiál 11 416:
| Teplota (°C) | Tlak (MPa) |
| -20 | 10 |
| 200 | 10 |
| 300 | 8 |
| 400 | 6 |
Materiál 15 128:
| Teplota (°C) | Tlak (MPa) |
| 200 | 10 |
| 300 | 8,9 |
| 400 | 8 |
| 550 | 6,3 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění je pod kuželku.

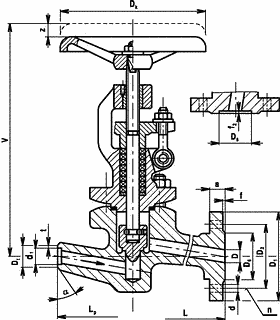

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | Lp | Dt | d1 | t | α | kg |
| 15 | 120 | 22 | 16,8 | 2,5 | 45 | 5,2 |
| 25 | 130 | 28 | 26 | 1 | 35 | 8,1 |
| 40 | 150 | 39,3 | 37,3 | 1 | 35 | 16,1 |
| DN | D | L | V | z | D1 | D2 | D5 | D6 | a | f | f2 | d | n | Dk | kg |
| 15 | 15 | 210 | 255 | 20 | 105 | 75 | 40 | 47 | 20 | 2 | 3 | 14 | 4 | 125 | 7,5 |
| 25 | 25 | 230 | 310 | 30 | 140 | 100 | 58 | 68 | 24 | 2 | 3 | 18 | 4 | 160 | 12,4 |
| 40 | 40 | 260 | 390 | 50 | 170 | 125 | 76 | 88 | 26 | 3 | 3 | 23 | 4 | 200 | 24,5 |
MATERIÁL
| Těleso, třmen | uhlíková nebo slitinová ocel |
| Vřeteno | korozivzdorná ocel |
| Kuželka | korozivzdorná nebo slitinová ocel |
| Těsnění vřetene ucpávky | volí se dle druhu pracovní látky |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 100 |
| Evidenční č. | 12-331 |
