B25 111 4250 PN250 ventil odluhovací
Pro trvalé odluhování parních kotlů
POUŽITÍ
Pro trvalé odluhování parních kotlů pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 25 |
| 300 | 20 |
TECHNICKÝ POPIS
Ventil je třmenový, s vrtanými kanály. Pro možnost nastavení správného množství odluhu je ventil opatřen škrtící kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

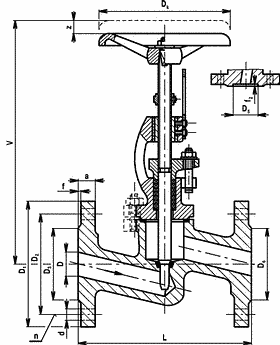

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D6 | a | f | d | n | Dk | kg |
| 15 | 15 | 230 | 200 | 12 | 125 | 90 | 45 | 32 | 2 | 18 | 4 | 125 | 9,6 |
| 25 | 22 | 260 | 280 | 15 | 145 | 105 | 70 | 35 | 2 | 23 | 4 | 200 | 15,3 |
MATERIÁL
| Těleso a třmen | uhlíková ocel |
| Vřeteno, kuželka | korozivzdorná ocel |
| Sedlo | korozivzdorná ocel (navař) |
| Těsnění vřetene | PD 005/1 |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 100 |
| Evidenční č. | 11-377 |
