V41 111 540 PN40 ventil s regulační kuželkou
Regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITÍ
V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 4 |
| 300 | 3,2 |
| 400 | 2,5 |
U ventilu z titulu funkce nelze zaručit těsnost, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací.
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Kuželka je otočně spojena s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.
FUNKCE
Ventil reguluje průtok pracovní látky v sedle ventilu regulační kuželkou. Kuželka je řešena pro lineární charakteristiku. Hodnotu objemového množství pracovní látky udává Kv číslo (objemový průtok vody v m3/h o hustotě 1000 kg/m3 při tlakovém spádu na ventilu 0,1 MPa).

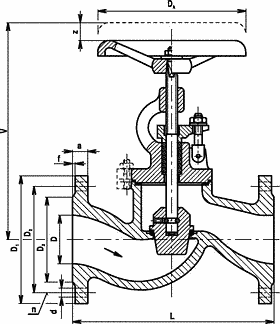

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D3 | a | f | d | n | Dk | kg | kv |
| 15 | 15 | 130 | 170 | 12 | 95 | 65 | 47 | 16 | 2 | 14 | 4 | 100 | 4,3 | 1,55 |
| 25 | 25 | 160 | 175 | 16 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 100 | 5,7 | 3,9/6,5 |
| 40 | 40 | 200 | 255 | 22 | 150 | 110 | 88 | 18 | 3 | 18 | 4 | 160 | 13 | 10,2/17,4 |
| 50 | 50 | 230 | 285 | 28 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 160 | 16,5 | 30 |
| 65 | 70 | 290 | 330 | 34 | 185 | 145 | 122 | 22 | 3 | 18 | 8 | 200 | 26 | 48 |
| 80 | 80 | 310 | 360 | 38 | 200 | 160 | 133 | 24 | 3 | 18 | 8 | 200 | 38 | 66 |
| 100 | 100 | 350 | 420 | 46 | 230 | 190 | 158 | 24 | 3 | 22 | 8 | 250 | 50 | 102 |
| 125 | 125 | 400 | 460 | 52 | 270 | 220 | 184 | 26 | 3 | 26 | 8 | 315 | 82 | 174 |
| 150 | 150 | 480 | 485 | 62 | 300 | 250 | 212 | 28 | 3 | 26 | 8 | 315 | 109 | 276 |
MATERIÁL
| Těleso, třmen | uhlíková ocel na odlitky |
| Ucp. víko do DN 100 vč. | temperovaná litina |
| Ucp. víko od DN 125 | uhlíková ocel na odlitky |
| Kuželka, vřeteno | korozivzdorná ocel |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | volí se dle druhu pracovní látky |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný provozní přetlak (MPa) před a za ventilem
- protékající množství (pro vodní páru v kg/h, pro kapaliny v m3/h, pro plyny v Nm3/h)
| Název | Hodnota |
|---|---|
| Norma | PN 40 |
| Evidenční č. | 12-236 |
