V67 111 906 PN6 ventil uzavírací šikmý pogumovaný
Ventil uzavírací šikmý, pogumovaný, s přírubami PN 10, uzavírací orgán pro agresivní látky, kyseliny a louhy.
Ventil uzavírací šikmý, pogumovaný, s přírubami PN 10
POUŽITÍ
Jako uzavírací orgán pro agresivní látky, kyseliny a louhy, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 100 | 0,6 |
TECHNICKÝ POPIS
Ventil je třmenový, vřeteno je dělené. Díly vřetene jsou spojeny spojkou. Spodní díl vřetene je opatřen kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Plochy přicházející do styku s provozní tekutinou jsou obloženy tvrdou pryží. Směr proudění pracovní látky je pod kuželku.

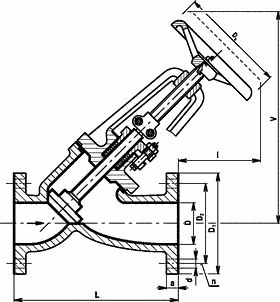

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | D1 | D2 | a | d | n | l | Dk | kg |
| 25 | 25 | 160 | 226 | 115 | 85 | 16 | 14 | 4 | 105 | 125 | 5,5 |
| 40 | 40 | 200 | 286 | 150 | 110 | 18 | 18 | 4 | 126 | 160 | 10,5 |
| 50 | 50 | 230 | 313 | 165 | 125 | 20 | 18 | 4 | 130 | 160 | 13 |
| 65 | 70 | 290 | 375 | 185 | 145 | 20 |
18 |
4 | 143 | 200 | 21 |
| 80 | 80 | 310 | 415 | 200 | 160 | 22 | 18 | 8 | 170 | 200 | 25,5 |
| 100 | 100 | 350 | 505 | 220 | 180 | 22 | 18 | 8 | 198 | 250 | 39 |
| 150 | 150 | 480 | 650 | 285 | 240 | 27 | 23 | 8 | 260 | 315 | 89 |
| 200 | 200 | 600 | 860 | 340 | 295 | 28 | 23 | 8 | 375 | 400 | 165 |
MATERIÁL
| Těleso, třmen | šedá litina |
| Vřeteno, kuželka | ocel |
| Povrchová úprava vnitřní části tělesa a těsnících ploch přírub | pogumováno |
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 6 |
| Evidenční č. | 11-801 |
