V30 111 5100 PN100 ventil uzavírací
Uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Materiál 42 2643.1
| Teplota (°C) | Tlak (MPa) |
| -20 | 10 |
| 200 | 10 |
| 300 | 8 |
| 400 | 6 |
Materiál 42 2744.5
| Teplota (°C) | Tlak (MPa) |
| 200 | 10 |
| 300 | 8,9 |
| 400 | 8 |
| 550 | 3,42 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pro DN 50 je pod kuželku, pro DN 65 je nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

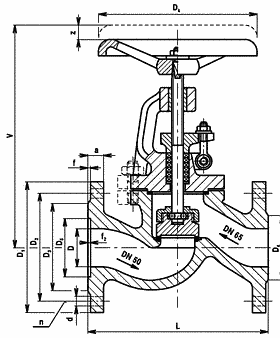

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D3 | D5 | D6 | a | f | f2 | d | n | Dk | kg |
| 50 | 50 | 300 | 410 | 50 | 195 | 145 | 102 | 88 | 102 | 28 | 3 | 3 | 26 | 4 | 250 | 32 |
| 65 | 65 | 340 | 445 | 30 | 220 | 170 | 122 | 110 | 122 | 30 | 3 | 3 | 26 | 8 | 320 | 46 |
MATERIÁL
| Těleso, třmen | uhlíková nebo slitinová ocel na odlitky |
| Vřeteno | korozivzdorná ocel |
| Kuželka | uhlíková nebo slitinová ocel (návar) |
| Těsnění vřetene ucpávky | volí se dle druhu pracovní látky |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 63 |
| PN 100 | |
| Evidenční č. | 11-301 |
| 11-301 |
