Z25 111 540 PN40 ventil zpětný uzavíratelný
Zpětný a uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITĺ
V základním provedení jako zpětný a uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 200 | 4 |
| 300 | 3,2 |
| 400 | 2,5 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je volně vedena na vřeteni. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

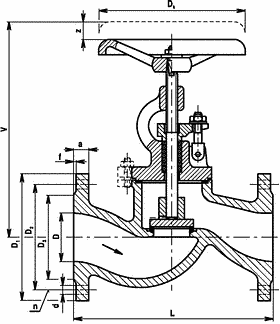

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
| DN | D | L | V | z | D1 | 2 | D3 | a | f | d | n | Dk | kg |
| 15 | 15 | 130 | 160 | 7 | 95 | 65 | 47 | 16 | 2 | 14 | 4 | 100 | 4,4 |
| 25 | 25 | 160 | 190 | 10 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 100 | 5,7 |
| 40 | 40 | 200 | 265 | 14 | 150 | 110 | 88 | 18 | 3 | 18 | 4 | 200 | 13 |
| 50 | 50 | 230 | 270 | 14 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 200 | 16 |
| 65 | 70 | 290 | 320 | 16 | 185 | 145 | 122 | 22 | 3 | 18 | 8 | 250 | 26 |
| 80 | 80 | 310 | 325 | 19 | 200 | 160 | 133 | 24 | 3 | 18 | 8 | 250 | 32 |
| 100 | 100 | 350 | 390 | 24 | 235 | 190 | 162 | 24 | 3 | 22 | 8 | 315 | 55 |
MATERIÁL
| Těleso a třmen | uhlíková ocel na odlitky |
| Ucpávkové víko | temperovaná litina |
| Kuželka do DN 50 vč. | korozivzdorná ocel |
| Kuželka od DN 65 | uhlíková ocel s návarem těsnící plochy nerezovou elektrodou |
| Vřeteno | korozivzdorná ocel |
| Sedlo | korozivzdorná ocel (návar) |
| Těsnění vřetene | volí se dle druhu pracovní látky |
ZKOUŠENĺ
Ventil je zkoušen podle ČSN 13 3060 část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí se svislým vřetenem a ručním kolem nahoře.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem pro uzavírání. Po vytočení vřetene do krajní horní polohy pracuje samočinně, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 40 |
| Evidenční č. | 11-241 |
