Z25 111 616 PN16 ventil zpětný uzavírací
Zpětný a uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
POUŽITÍ
V základním provedení jako zpětný a uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 100 | 1,6 |
| 150 | 1,4 |
| 200 | 1,25 |
| 250 | 1,1 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je volně vedena na vřeteni. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

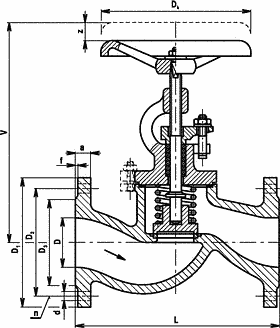

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | D | L | V | z | D1 | D2 | D3 | a | f | d | n | Dk | kg |
| 15 | 15 | 130 | 174 | 9 | 95 | 65 | 45 | 14 | 2 | 14 | 4 | 100 | 3,1 |
| 20 | 20 | 150 | 174 | 9 | 105 | 75 | 58 | 16 | 2 | 14 | 4 | 100 | 3,5 |
| 25 | 25 | 160 | 189 | 11 | 115 | 85 | 68 | 16 | 2 | 14 | 4 | 120 | 5,1 |
| 32 | 32 | 180 | 207 | 17 | 140 | 100 | 78 | 18 | 2 | 18 | 4 | 120 |
6,7 |
| 40 | 40 | 200 | 249 | 13 | 150 | 110 | 88 | 18 | 3 | 18 | 4 | 140 | 9 |
| 50 | 50 | 230 | 254 | 14 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 140 | 11,1 |
| 65 | 70 | 290 | 280 | 20 | 185 | 145 | 122 | 20 | 3 | 18 | 4 | 160 | 17,5 |
| 80 | 80 | 310 | 315 | 25 | 200 | 160 | 138 | 22 | 3 | 18 | 8 | 180 | 23 |
| 100 | 100 | 350 | 371 | 26 | 220 | 180 | 158 | 24 | 3 | 18 | 8 | 200 | 33 |
| 125 | 125 | 400 | 414 | 32 | 250 | 210 | 188 | 26 | 3 | 18 | 8 | 250 | 46 |
| 150 | 150 | 480 | 468 | 50 | 285 | 240 | 212 | 26 | 3 | 22 | 8 | 320 | 63 |
| 200 | 200 | 600 | 576 | 62 | 340 | 295 | 268 | 30 | 3 | 22 | 12 | 360 | 127 |
MATERIÁL
| Těleso, třmen | šedá litina |
| ucpávkové víko | šedá litina |
| Kuželka, vřeteno, sedlo | korozivzdorná ocel |
| Těsnění vřetene | uhlíková ocel |
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí se svislým vřetenem a ručním kolem nahoře.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem pro uzavírání. Po vytočení vřetene do krajní horní polohy pracuje samočinně, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 16 |
| Evidenční č. | 14-162 |
