Z35 117 5160 PN160 ventil zpětný do svislého potrubí
samostatný uzávěr zamezující zpětnému proudění vody a neagresivních kapalin.
POUŽITÍ
Jako samostatný uzávěr zamezující zpětnému proudění vody a neagresivních kapalin, pro pracovní tlaky a teploty:
| Teplota (°C) | Tlak (MPa) |
| 300 | 12,5 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Těleso je odlitek s dvojím vedením, horním vkládaným a dolním odlitým. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Směr proudění pracovní látky je pod kuželku. Je určen do svislého výtlačného potrubí.

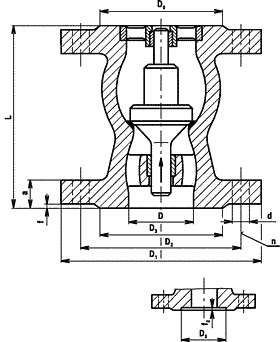

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
| DN | L | D1 | D2 | D6 | a | f | f2 | d | n | kg |
| 65 | 200 | 220 | 170 | 120 | 42 | 3 | 3 | 27 | 8 | 25,1 |
| 100 | 230 | 265 | 210 | 160 | 50 | 3 | 3 | 30 | 8 | 46,2 |
| 150 | 300 | 350 | 290 | 220 | 62 | 3 | 3 | 33 | 12 | 104 |
MATERIÁL
| Těleso | uhlíková ocel na odlitky |
| Kuželka | korozivzdorná ocel |
| Vedení kuželky | uhlíková ocel |
| Pouzdra | ČSN 02 3499 |
| Těsnící plochy sedla a kuželky | korozivzdorná ocel (návar) |
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do svislého potrubí.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
| Název | Hodnota |
|---|---|
| Norma | PN 16 |
| PN 63 | |
| PN 160 | |
| Evidenční č. | 14-201 |
| 14-201 | |
| 14-201 |
